Van 3D-printen tot productiematrijzen: hoe uw prototypeontwerp de markt bereikt

Een prachtig ontworpen plastic prototype rust rustig op de werkbank van een ontwerper. Tussen dit product en de duizenden producten die bestemd zijn om de winkelschappen te vullen, ligt een kloof die bekend staat als de 'schimmel'. Deze kloof is het kerkhof geweest van talloze creatieve ideeën.

In de studio van een startup in Shanghai onderzoekt industrieel ontwerper Li Wei zorgvuldig een 3D-geprint prototype in haar hand: een ergonomische voerbak voor huisdieren.

"We hebben dit prototype in 17 versies herhaald", zegt ze, terwijl ze het monster zachtjes ronddraait. "Maar om het op online platforms te kunnen verkopen, moeten we minstens 5.000 exemplaren produceren."

Van een enkel stuk tot serieproductie, van ontwerp tot commodity: de meest cruciale stap op dit pad is het overbruggen van de productiekloof van 3D-printen naar massaproductie door spuitgieten.

01 De waarde en beperkingen van prototypes

3D-printen heeft een revolutie teweeggebracht in het maken van prototypes. Ontwerpers kunnen ideeën nu binnen enkele dagen of zelfs uren omzetten in fysieke entiteiten, tegen een fractie van de traditionele kosten.

Deze technologie maakt snelle iteratie mogelijk. Het team van Li Wei testte gedurende twee maanden verschillende hoeken, capaciteiten en materiaaleffecten voor de voerbak voor huisdieren. "We hebben zelfs een transparante versie geprint om de interne structuur te observeren", zegt ze, wijzend op de kleurrijke prototypes op de werkbank.

3D-printen kent echter onoverkomelijke beperkingen. De materiaalkosten per prototype kunnen tientallen keren hoger zijn dan die van een spuitgietproduct, en de productiesnelheid ligt op een geheel andere schaal: het duurt 6 uur om één feeder in 3D te printen, terwijl een spuitgietmachine er elke 30 seconden acht kan produceren.

"Het crucialere probleem is het prestatieverschil", legt ervaren productie-ingenieur Chen Jianguo uit. "De laag-voor-laag-structuur van 3D-printen resulteert in anisotropie, terwijl spuitgegoten producten een betere integriteit en hogere sterkte hebben."

02 De cruciale beslissing bij het overbruggen van de kloof

Bij de overstap van prototype naar massaproductie is de eerste cruciale beslissing waarmee ontwerpers worden geconfronteerd: wanneer moeten we de mal maken?

Het maken van een mal betekent een investering vooraf, variërend van tienduizenden tot honderdduizenden RMB, wat een aanzienlijk risico met zich meebrengt voor startup-teams. "We hebben te veel ontwerpen zien mislukken omdat de mal te vroeg of te laat werd gemaakt", zegt Chen.

De criteria voor deze beslissing zijn onder meer volwassenheid van het ontwerp, validatie van de marktvraag en prognoses van de productieschaal. Het team van Li Wei besloot pas in de mal te investeren nadat ze meer dan 3.000 pre-orders voor hun product hadden binnengehaald.

Ontwerpoptimalisatie vóór het maken van de matrijs is net zo cruciaal. Ontwerpers moeten rekening houden met de vereisten van het spuitgietproces: uniforme wanddikte, geschikte trekhoeken en verstandige locaties van scheidingslijnen.

"Veel prachtige 3D-geprinte prototypes zouden mislukken als ze rechtstreeks zouden worden gebruikt voor het maken van mallen", legt Chen uit. "Het oorspronkelijke ontwerp van deze feeder had bijvoorbeeld te veel rechte hoeken en diktevariaties. We hebben 23 aanpassingen voorgesteld om hem aan te passen voor de spuitgietproductie."

03 The Mold: de weg vrijmaken voor massaproductie

De matrijs is het belangrijkste gereedschap voor de massaproductie van spuitgietmachines en de grootste investering vooraf. Een eenvoudige mal met één holte kan 30.000 tot 80.000 RMB kosten, terwijl een complexe mal met meerdere holtes honderdduizenden kan oplopen.

Het vervaardigen van matrijzen zelf is een precisie-engineeringproces. Moderne matrijzenfabrieken gebruiken CNC-bewerkingsmachines, elektrische ontladingsbewerking (EDM) en diepgatboorapparatuur om blokken speciaal staal tot mallen te verwerken met een nauwkeurigheid van 0,005 millimeter – een tiende van de diameter van een mensenhaar.

"De matrijs is niet alleen bedoeld om het prototype te kopiëren, maar ook om het productieproces te optimaliseren", zegt matrijsontwerper Zhao Feng. "We moeten rekening houden met de locatie van de poort, koelsystemen en uitwerpmechanismen om ervoor te zorgen dat elke cyclus efficiënt gekwalificeerde producten produceert."

De levensduur van de matrijs heeft een directe invloed op de productkosten per eenheid. Een hoogwaardige matrijs kan miljoenen producten produceren, waarbij de matrijskosten mogelijk slechts een paar cent per stuk bedragen.

04 Proefvormen en aanpassingen

Zodra de eerste mal klaar is, begint het echte testen. Proefgieten is een belangrijke fase voor het verifiëren van het matrijsontwerp en het aanpassen van de spuitgietparameters, waarvoor doorgaans 3 tot 5 iteraties nodig zijn.

"De eerste proefrit brengt vaak verschillende problemen aan het licht", herinnert Chen zich de ervaring van Li Wei's team. "Hun feeder had aanvankelijk problemen met krimp en merkbare laslijnen."

Door de injectieparameters (temperatuur, druk, snelheid en tijd) aan te passen, optimaliseren ingenieurs geleidelijk het productieproces. Tegelijkertijd kan het zijn dat de mal zelf fijnafstelling nodig heeft, zoals het polijsten van oppervlakken om de afwerking te verbeteren of het aanpassen van koelkanalen voor een betere efficiëntie.

Li Wei was getuige van het gehele proefgietproces. "Toen ik zag hoe de eerste spuitgegoten feeder uit de mal werd geworpen, voelde heel anders aan dan bij 3D-printen: hij was steviger, had een uniformere textuur en voelde meer als een 'echt' product", zegt ze.

05 De economie van materiaalselectie

De verschuiving van 3D-printen naar spuitgieten brengt ook een fundamentele verandering in de materiaalkeuze met zich mee. Bij 3D-printen wordt doorgaans gebruik gemaakt van speciale filamenten zoals PLA of ABS, terwijl bij spuitgieten een breder scala aan technische kunststoffen met verschillende kostenstructuren mogelijk is.

"Uiteindelijk hebben we gekozen voor food-grade PP (polypropyleen) materiaal", legt Li Wei uit. "Het is niet alleen veilig, maar kost ook veel minder dan 3D-printmaterialen en heeft betere vormeigenschappen."

De materiaalkosten vormen een aanzienlijk deel van de spuitgietproductie. Het optimaliseren van het ontwerp om het materiaalgebruik te verminderen en het selecteren van kosteneffectieve materiaalleveranciers kan een directe invloed hebben op de concurrentiepositie van het product op de markt.

Grootschalige productie maakt materiaalrecycling ook mogelijk. Spruwlopers en defecte onderdelen die tijdens het spuitgieten ontstaan, kunnen in een bepaalde verhouding worden verbrijzeld en opnieuw in productie worden genomen, waardoor de kosten verder worden verlaagd.

06 Productieritme en kwaliteitscontrole

Bij het invoeren van massaproductie worden het productieritme en de kwaliteitscontrole van cruciaal belang. Een middelgrote spuitgietmachine kan dagelijks tienduizenden feeders produceren. Hoe wordt ervoor gezorgd dat elk product aan de normen voldoet?

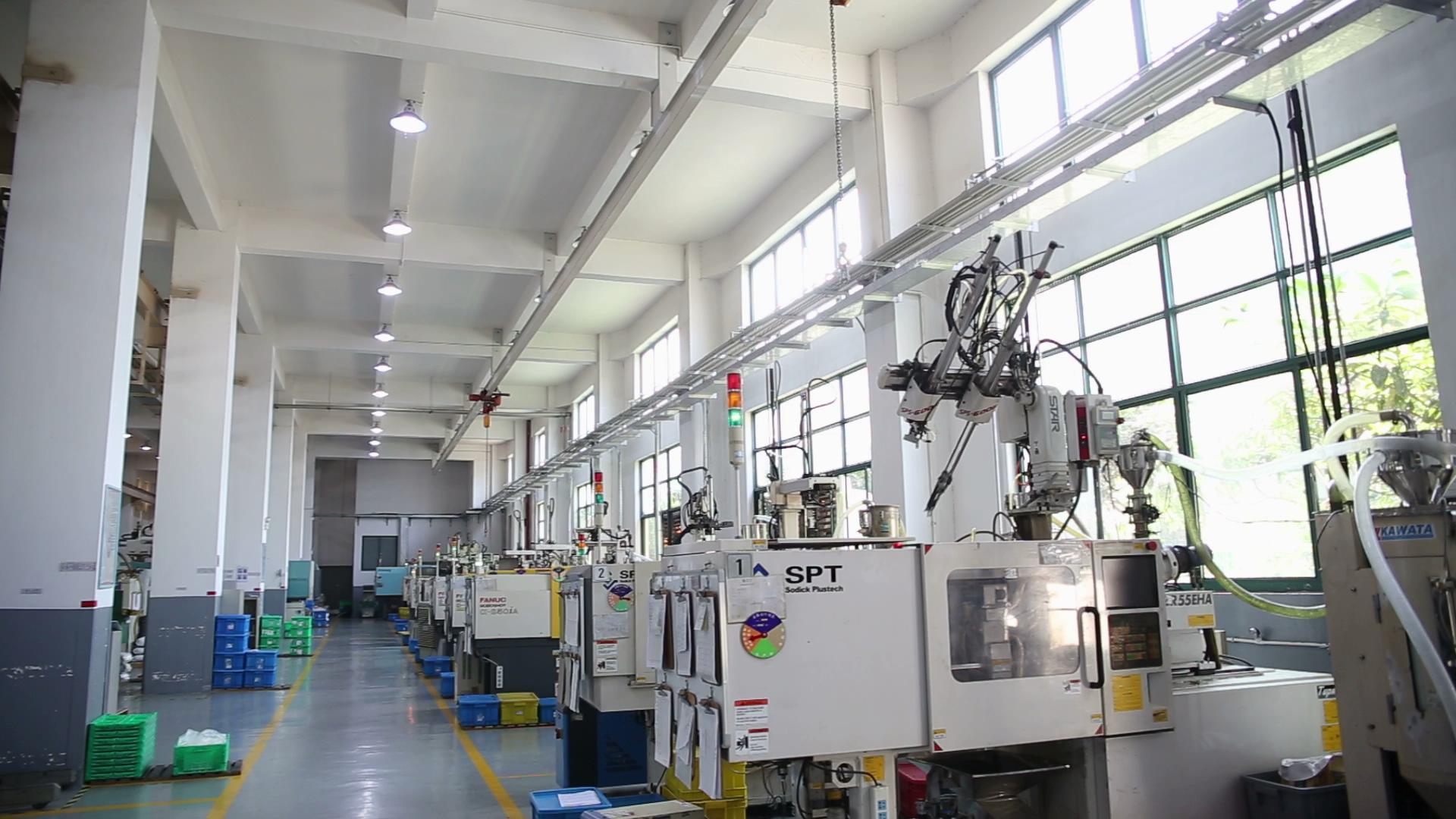

Moderne spuitgietwerkplaatsen zijn uitgerust met verschillende monitoringmethoden: sensoren monitoren de injectiedruk en -temperatuur in realtime; vision-systemen inspecteren elk product op oppervlaktedefecten; en er worden regelmatig monsters genomen voor maatmetingen en functionele tests.

"We hebben drie inspectiepunten op de productielijn ingericht", zegt Chen. "Alleen producten die alle inspecties doorstaan, worden verpakt en opgeslagen."

Kwaliteitscontrole gaat niet alleen over de consistentie van het product, maar heeft ook invloed op de merkreputatie. Een productielijn met goed gecontroleerde defectpercentages kan een merk aanzienlijke after-saleskosten besparen.

07 Het pad naar de markt

Wanneer de eerste partij spuitgegoten voerbakken voor huisdieren van de productielijn komt, is hun reis naar de markt nog maar net begonnen.

Bij het ontwerp van verpakkingen moet rekening worden gehouden met bescherming tijdens transport en uitstraling in winkelomgevingen. Het team van Li Wei ontwierp een speciaal verpakking met een venster om de kenmerken van de feeder te laten zien. "Consumenten kunnen intuïtief de hoek en textuur van de feeder zien", zegt ze.

Logistiek en voorraadbeheer vormen na massaproductie nieuwe uitdagingen. "We moeten de productiesnelheid, voorraadkosten en marktvraag in evenwicht brengen", merkt Li Wei op. "Dit is een heel andere overweging dan prototyping."

De overgang van een 3D-geprint prototype naar een spuitgegoten massaproduct is niet alleen een verandering in de productiemethoden, maar ook een mentaliteitsverandering. Ontwerpers moeten overstappen van het creëren van afzonderlijke, voortreffelijke objecten naar het ontwerpen van efficiënt produceerbare, marktconcurrerende goederen.

Van de zoemende 3D-printer in de studio van Li Wei tot de ritmisch werkende spuitgietmachines in de fabriek; van het unieke prototype op de werkbank tot de duizenden netjes gestapelde producten in het magazijn: elke stap op dit pad vereist andere expertise en beslissingen.

De mal is een brug voor creativiteit en verbindt ontwerp en markt, prototype en product. Het vergt een substantiële investering, maar is een essentieel traject om een ​​goed idee om te zetten in een levensvatbaar bedrijf.

In de eerste week nadat de voerbak voor huisdieren werd gelanceerd, ontving het team van Li Wei hun eerste gebruikersfeedback. "Eén klant zei dat deze voerbak veel beter werkt dan de voerbakjes die ze eerder gebruikte, en dat haar kat eindelijk ophield met het overal rondstrooien van voedsel", zegt Li Wei met een glimlach.

Op dit moment bereikt de reis die begon met een 3D-printer eindelijk zijn rechtmatige bestemming: het vervullen van echte behoeften in de echte wereld.
