Micro-precisie spuitgieten

Micro-Precision Injection Moulding verwijst naar een geavanceerde spuitgiettechnologie die het gieten van kunststof onderdelen met extreem kleine afmetingen (meestal onderdeelgewicht <1 g, kenmerkgrootte <0,1 mm) of extreem hoge precisie-eisen (dimensionale tolerantie ≤ ± 0,001 mm, geometrische tolerantie ≤ ± 0,0005 mm) realiseert door middel van uiterst nauwkeurige injectieapparatuur, speciale mallen en strikte procescontrole. Het kernkenmerk is het doorbreken van de precisiebeperkingen van traditioneel spuitgieten, waardoor complexe onderdelen met microstructuren (zoals microkanalen, microgear-tanddikte <0,05 mm) kunnen worden gevormd, met een gewichtsafwijking van het onderdeel ≤ ± 0,005 g en oppervlakteruwheid Ra≤0,02 μm. Vergeleken met gewoon precisie-spuitgieten (tolerantie ± 0,01 mm), bereikt micro-precisie spuitgieten een verbetering van de orde van grootte in maatcontrole, gewichtsconsistentie en microstructurele vormmogelijkheden. Het wordt veel gebruikt op gebieden als micro-elektronica, minimaal invasieve medische apparaten en microcomponenten in de lucht- en ruimtevaart, en is een belangrijke productietechnologie voor het realiseren van miniaturisatie en integratie van hoogwaardige producten.

P&M Micro-Precisie Spuitgieten Introductie

1 Kernkenmerken van microprecisie spuitgieten

1. Ultraklein formaat en ultrahoge precisiecontrole

Dimensionale precisie: Geschikt voor het stabiel vormen van onderdelen met kenmerkafmetingen <0,1 mm (zoals een binnendiameter van een medische katheter 0,08 mm, een micro-elektronische connectorpinbreedte 0,06 mm), met een maattolerantie binnen ± 0,001 mm, veel groter dan de ± 0,01 mm van gewoon precisie-spuitgieten;  via spuitgietmachines met gesloten lusregeling (positieherhaalbaarheid ± 0,0001 mm), waardoor de maatconsistentie van onderdelen in dezelfde batch wordt gegarandeerd (afwijking ≤ ± 0,0005 mm);

Geometrische precisie: Strenge controle van de geometrische toleranties van onderdelen, zoals de cumulatieve fout van de microgear-pitch ≤ ±0,0008 mm, de coaxialiteit van de microkanalen ≤ ±0,0005 mm, bereikt door ultra-precieze bewerking van matrijsholten (precisie ±0,0003 mm) en real-time aanpassing van druk/temperatuur tijdens het spuitgieten;

Gewichtsprecisie: Voor microonderdelen met een gewicht <0,5 g (zoals medische microkleppen, microsensorbehuizingen) wordt de gewichtsafwijking binnen ± 0,005 g geregeld, bereikt door nauwkeurige controle van het injectievolume (minimaal injectievolume tot 0,001 cm³) en het drukbehoudproces, waardoor functionele impact van onderdelen als gevolg van gewichtsschommelingen wordt vermeden.

2. Complexe mogelijkheid om microstructuren te vormen

Micro-precisie spuitgieten kan microstructuren bereiken die moeilijk te vormen zijn met traditioneel spuitgieten, en voldoet aan de functionele eisen van hoogwaardige producten

Microkanalen en microporeuze structuren: Er kunnen microkanalen met een doorsnede van 0,05 x 0,05 mm worden gevormd (gebruikt voor biochips en micro-warmtewisselaars), met een minimale microporeuze diameter van 0,02 mm (zoals medische verstuivermondstukken) en gladde poriewanden (Ra ≤ 0,01 μm), zonder bramen of verstoppingen;

Microtandwielen en microtransmissiestructuren: Microtandwielen met een vormmodulus ≤ 0,01 (tanddikte 0,03-0,05 mm), tandoppervlakruwheid Ra ≤ 0,008 μm, transmissienauwkeurigheid tot ISO 1328 Grade 10 of hoger, geschikt voor de transmissiebehoeften van micromotoren en precisie-instrumenten;

Microarrays en microtextuurstructuren: Microarray-uitsteeksels met een tussenruimte van 0,01-0,03 mm (zoals microlensarrays voor optische componenten) of microtexturen met een diepte van 0,005-0,01 mm worden gevormd op het oppervlak van het onderdeel, met een structurele replicatienauwkeurigheid van ≥ 95% en zonder vervorming of verlies.

3. Hoog aanpassingsvermogen van materialen en processen

Micro-precisie spuitgieten vereist op maat gemaakte procesparameters op basis van verschillende materiaaleigenschappen en onderdeelfuncties:

Nauwkeurige materiaalkeuze: Veel voorkomende materialen zijn onder meer LCP, POM en PC om onzuiverheden te voorkomen die de nauwkeurigheid van het gieten beïnvloeden;

Verfijning van procesparameters: De injectiesnelheid moet nauwkeurig worden geregeld binnen 1-5 mm/s om vervorming van de microstructuur veroorzaakt door overmatige afschuiving van de smelt te voorkomen; Geleidelijke aanpassing van de houddruk, waarbij gedifferentieerde houddruk wordt ingesteld voor verschillende delen van de onderdelen om lokale krimp te compenseren;

Strenge milieucontrole: De productieomgeving moet een constante temperatuur, vochtigheid en stofvrij zijn om temperatuurschommelingen te voorkomen die thermische vervorming van de schimmel of stofhechting kunnen veroorzaken die de oppervlaktekwaliteit van onderdelen aantast.

II Productieproces van micro-precisie spuitgieten

1.Productontwerp en matrijsontwikkeling

(1) Productontwerp

Structureel ontwerp: Teken een 1:10 vergroot 3D-model met behulp van CAD-software, met de nadruk op het annoteren van microstructuurafmetingen en positionele toleranties; Het toepassen van topologie-optimalisatie om overtollige structuren te verminderen en stressconflicten tussen microstructuren en hoofdstructuren te vermijden;

(2) Schimmelontwikkeling

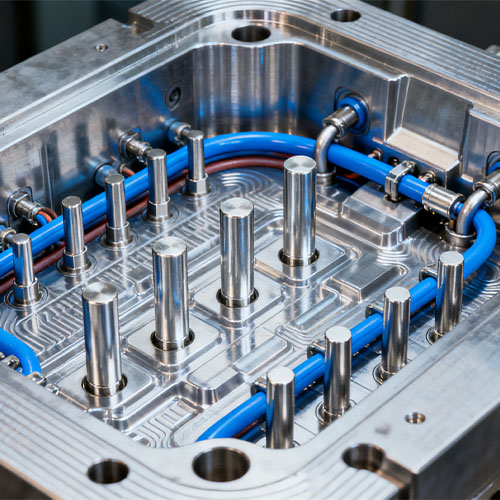

Vormmateriaal: De vormholte is gemaakt van poedermetallurgie hogesnelheidsstaal of eenkristaldiamant om slijtvastheid en oppervlaktenauwkeurigheid te garanderen, en de levensduur van de vorm is ≥ 100.000 keer;

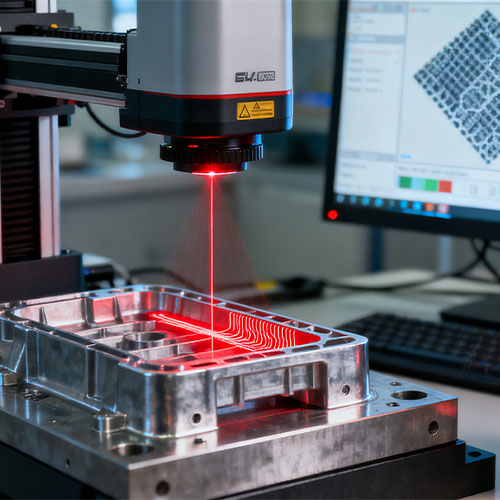

Bewerking van holtes: gebruik van uiterst nauwkeurige bewerkingstechnieken zoals langzame draadvonken, machinale bewerking met gefocusseerde ionenbundels en het draaien van diamantgereedschappen; Het polijsten van het oppervlak van de holte om de nauwkeurigheid van de microstructuurreplicatie te garanderen;

2. Voorbereiding van grondstoffen en spuitgieten

3. Naverwerking en kwaliteitsinspectie

P&M micro-precisie spuitgieten (specificatie)

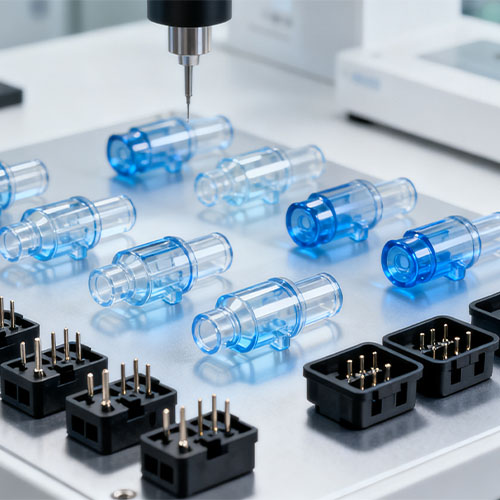

P&M micro-precisie spuitgietfunctie en toepassing

1. Micro-elektronica en halfgeleiderindustrie）

Kernvereisten: ultraklein formaat, hoge isolatie, hoge temperatuurbestendigheid, aanpassing aan componenten zoals chipverpakkingen en microconnectoren.

2. Medische minimaal invasieve apparatenindustrie

Kernvereisten: biocompatibiliteit, zeer nauwkeurige microstructuur, steriliteit, aanpassingsvermogen aan minimaal invasieve chirurgische instrumenten en diagnostische apparatuur.

3. Lucht- en ruimtevaart- en micro-instrumentenindustrie

Kernvereisten: hoge betrouwbaarheid, weerstand tegen extreme omgevingen, lichtgewicht, geschikt voor microsensoren en navigatiecomponenten.
