Scrambler-gietwerk op maat

Bovendien heeft ons bedrijf samenwerkingsrelaties opgebouwd met leveranciers van kunststofgrondstoffen, drukfabrikanten, enz. om de levering van grondstoffen en drukkwaliteit te garanderen. Door onze rijke ervaring en perfecte toeleveringsketen kan ons bedrijf klanten hoogwaardige, op maat gemaakte Scrambler-vormproducten voor aangepaste onderdelen bieden om aan hun specifieke behoeften te voldoen. Tegelijkertijd hebben we 10 jaar professionele ervaring in de buitenlandse handel, begrijpen we het buitenlandse handelsproces en kunnen we onze klanten beter van dienst zijn. Voor Scrambler-vormproducten op maat kunnen we overeenkomstige kunststof onderdelen maken, wat voornamelijk gebeurt via spuitgietmatrijzen.

Het onderdelenproces van een op maat gemaakte frequentiescrambler (meestal verwijzend naar communicatiebeveiligingsapparatuur) overtreft ver de kern van algemeen precisiespuitgieten. Het is een systematische techniek die "hoogfrequente elektronica", "ultieme elektromagnetische afscherming" en "zeer betrouwbaar structureel ontwerp" integreert. Het doel is niet alleen om een ​​omhulsel te creëren, maar ook om een ​​"kooi van Faraday" te bouwen die de stabiele en vertrouwelijke werking van de snelle digitale circuits en RF-circuits binnenin kan garanderen.

�� Kernproces: van elektronische eisen tot fysieke implementatie

Het hele proces is gecentreerd rond het principe van "elektrisch prestatiegedreven structureel ontwerp" en kan worden onderverdeeld in de volgende vier hoofdfasen:

Fase één: diepgaand gezamenlijk ontwerp van elektronica en structuur

Dit is de hoeksteen van al het werk. Werktuigbouwkundige ingenieurs moeten vanaf de conceptuele fase samenwerken met radiofrequentie (RF)-ingenieurs en PCB-lay-outingenieurs.

Definieer kernbeperkingen: Definieer duidelijk de PCB-grootte, de warmteopwekking van de chip, de positie van de antenne, het type en de positie van RF-connectoren (zoals SMA-koppen), de vereisten voor warmtedissipatie en, belangrijker nog, het elektromagnetische compatibiliteitsniveau.

Ontwerp van afschermingsholtes: Dit is de kern van het structurele ontwerp. Het interieur van de behuizing moet worden ingedeeld in meerdere onafhankelijke afschermingscompartimenten om digitale circuits, analoge circuits, RF-circuits en voedingen te isoleren, waardoor wederzijdse interferentie wordt voorkomen. De verbinding tussen compartimenten vereist het ontwerp van een nauwkeurig aardingsveerstuk of installatiestructuur voor geleidende pakkingen.

Warmtedissipatie en signaalintegriteit: Plan, uitgaande van afscherming, efficiënte warmtedissipatiepaden (zoals het contactoppervlak van thermische vetpakkingen en het ontwerp van warmtedissipatietanden). Wanneer alle hogesnelheidssignaallijnen en RF-sporen door scheidingswanden lopen, moeten afgeschermde filterconnectoren of speciaal ontworpen via-structuren worden gebruikt om elektromagnetische lekkage te voorkomen.

Fase twee: selectie van belangrijke materialen en speciale processen

De materiaalkeuze bepaalt direct de effectiviteit en betrouwbaarheid van de afscherming.

Materiaal van de schaal

Voorkeursoplossing: aluminiumlegering (zoals 6061, 5052). Complexe en precieze structuren kunnen worden gerealiseerd door middel van CNC-bewerking, en de uitstekende elektrische geleidbaarheid kan worden gebruikt om algehele afscherming te realiseren. Het oppervlak is behandeld met geleidende oxidatie.

Oplossing met hoge sterkte/complexe onderdelen: gebruik een zink-aluminiumlegering voor het spuitgieten, gevolgd door koper- en nikkelbeplating om een ​​hoge afschermingsefficiëntie (SE) te bereiken.

Goedkope/lichtgewicht oplossing: Vacuümcoaten (sputteren) van geleidende lagen wordt aangebracht op de binnenwanden van ABS/PC-kunststof, maar de afschermende prestaties en duurzaamheid zijn meestal lager dan die van metalen oplossingen.

Aansluiting en afdichting

Het verbindingsoppervlak van de schaal moet worden ontworpen met installatiegroeven voor geleidende afdichtingsstrips of pakkingen van metaaldraadgaas.

Bij de knoppen en interface-openingen moeten afschermende glazen of metalen filters worden gebruikt.

Rond alle schroefgaten moeten schone metalen overlappingsoppervlakken worden ontworpen om ervoor te zorgen dat de weerstand tussen de twee delen van de behuizing extreem laag is (meestal op milliohmniveau) nadat de schroeven zijn vastgedraaid.

Fase drie: precisieproductie en systeemintegratie

Precisiebewerking: De metalen behuizing maakt voornamelijk gebruik van uiterst nauwkeurige CNC-bewerking om vlakheid, nauwkeurigheid van de schroefkolom en installatietolerantie van RF-connectoren te garanderen. Spuitgietstukken vereisen nauwkeurige mallen.

Oppervlaktebehandeling en secundaire verwerking: Geleidende oxidatie wordt na verwerking op de aluminiumlegering uitgevoerd. De belangrijkste contactoppervlakken moeten mogelijk extra verguld of verzilverd zijn om de contactweerstand te verminderen. Installeer vervolgens alle accessoires, zoals de geleidende pakking, de aardingsveer en het afschermingsfilterscherm.

Voormontage van het systeem: Voordat de PCB wordt geïnstalleerd, moet een geleidbaarheidscontinuïteitstest van de schaal worden uitgevoerd om ervoor te zorgen dat de overlappingsweerstand tussen elk afschermingscompartiment voldoet aan de ontwerpspecificaties.

Fase vier: Rigoureuze testen en verificatie

Dit is het laatste controlepunt om te verifiëren of de Scrambler-onderdelen gekwalificeerd zijn, verre van de gewone inspectie van het uiterlijk en de afmetingen van de onderdelen.

Milieubetrouwbaarheidstests: Het omvat hoge en lage temperatuurcycli, vochtige hitte, trillings- en schoktests om ervoor te zorgen dat de structuur niet vervormt en de afscherming niet faalt in ruwe omgevingen.

Elektromagnetische compatibiliteitstesten

Test van de effectiviteit van de afscherming: De geassembleerde lege schaal wordt in een echovrije kamer getest op zijn afschermingsvermogen tegen externe radiofrequentie-interferentie en zijn onderdrukkingsvermogen tegen interne signaalstraling.

EMC-testen op systeemniveau: Nadat de PCB is geïnstalleerd, worden de uitgestraalde emissie- en immuniteitstests van de gehele machine uitgevoerd om te verifiëren of het ontwerp voldoet aan de nationale militaire standaard (GJB), MIL-STD-461 of FCC/CE-normen, enz.

Langetermijnbewaking van elektrische prestaties: tijdens de temperatuurcyclus en trillingsprocessen moet u voortdurend de impedantie van het sleutelsignaalpad en de aardingsweerstand van de afschermingsholte bewaken om stabiele elektrische prestaties te garanderen.

�� Kernpunten en partnerselectie

De kerntegenstelling: altijd zoeken naar een evenwicht tussen ‘optimale effectiviteit van de afscherming’, ‘efficiëntie van warmteafvoer’, ‘structurele sterkte/gewicht’ en ‘kosten/maakbaarheid’.

Ontwerpiteratie: Dit proces is sterk afhankelijk van simulatiegestuurd. Voordat de matrijs wordt geopend of verwerkt, moet elektromagnetische simulatiesoftware (zoals CST, HFSS) worden gebruikt om het ontwerp van de afschermingsholte te simuleren en te optimaliseren.

Partner: Kies nooit een fabrikant die alleen verstand heeft van spuitgieten of gewone CNC. Het is noodzakelijk leveranciers te zoeken met ervaring in de productie van onderdelen voor de militaire industrie, de lucht- en ruimtevaart en hoogwaardige communicatieapparatuur. Ze moeten concepten als afscherming, aarding en EMC begrijpen en overeenkomstige testgegevens en suggesties kunnen bieden.

Wij zijn een fabrikant van op maat gemaakte Scrambler-onderdelen en leveren hoogwaardige productie van op maat gemaakte Scrambler-onderdelen. Zolang u Scrambler-vormproducten voor aangepaste onderdelen wilt aanpassen/ontwikkelen, kunt u ons vinden. We beschikken over een professioneel spuitgietontwerp en een volwassen productietechnologie, waardoor u one-stop-service krijgt, van productontwerp tot matrijzenbouw, productproductie, productverpakking en producttransport. Wij kunnen u bij elke schakel helpen. Zolang u bij ons komt, zullen wij u de ultieme service bieden en u tevreden stellen op het gebied van productkwaliteit, productietijd, informatiedialoog, enz.

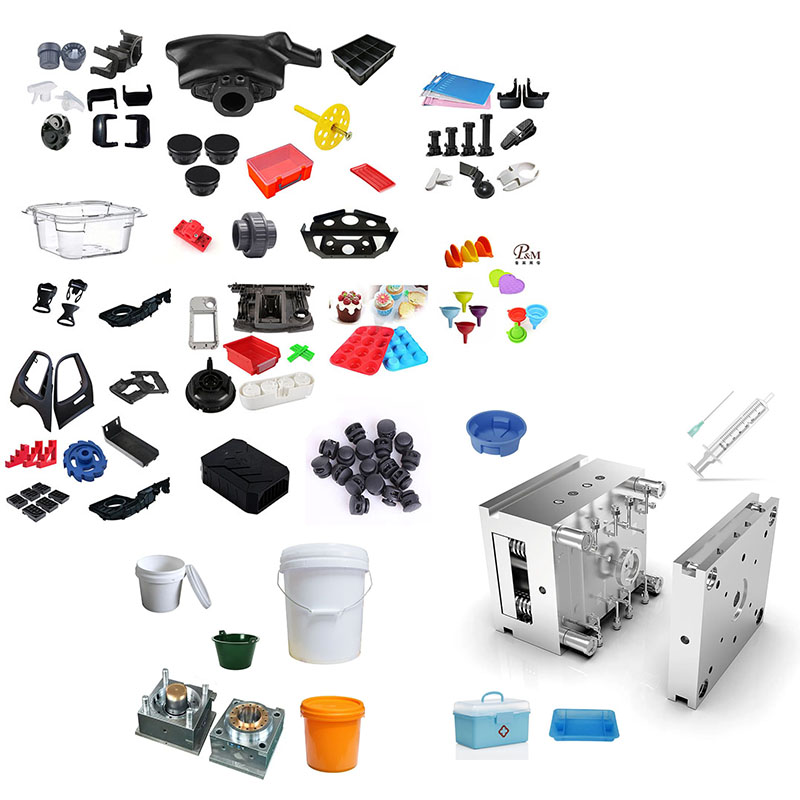

Kunststof spuitgietmatrijzen maken

Kunststof gietspecificaties

Vormontwerp:

Transactieproces:

Schimmel testen:

Productverpakking

Fabriek

Wij zijn een op maat gemaakte plastic malfabriek. Onze fabriek is een maker van kunststof spuitgietmatrijzen. we hebben 17 jaar ervaring in professionele op maat gemaakte plastic mallen en 10 jaar ervaring in de buitenlandse handel. Wij zijn op maat gemaakte Plastic Mold-leverancier. Wij kunnen op maat gemaakte Plastic Mold-service bieden. Onze fabriek kan de spuitgegoten plastic onderdelen maken en de kwaliteit van de producten zal u tevreden stellen.

We hebben meer dan 50 hoogwaardige machines en honderden ingenieurs en ontwerpers. We kunnen one-stop-service bieden, van productontwerp - matrijzenbouw - productproductie - productverpakking - transport. We hebben een complete productieketen. Wij kunnen aan al uw wensen voldoen.

Diensten die wij leveren:

Professionele op maat gemaakte matrijsservice, ontwerp en productie van kunststof matrijzen. Productie van kunststofproducten, productontwerp, matrijsontwerp, aanpassing van blaasvormen, aanpassing van rotatiematrijzen, aanpassing van spuitgietmatrijzen. 3D-printdiensten, CNC-productiediensten, productverpakkingen, op maat gemaakte verpakkingen, verzenddiensten.

We houden ons altijd eerst aan de principes van kwaliteit en tijd eerst. Terwijl u klanten producten van de hoogste kwaliteit biedt, probeert u de productie-efficiëntie te maximaliseren en de productietijd te verkorten. Met trots kunnen wij elke klant vertellen dat ons bedrijf sinds de oprichting geen enkele klant heeft verloren. Als er een probleem is met het product, zullen wij actief naar een oplossing zoeken en onze verantwoordelijkheid tot het einde toe nemen.

Veelgestelde vragen

Vraag 1: Handelt u in een bedrijf of fabrikant?

A: Wij zijn fabrikanten.

Vraag 2. Wanneer kan ik de offerte krijgen?

A: We citeren meestal binnen 2 dagen nadat we uw aanvraag hebben ontvangen.

Als u zeer dringend bent, kunt u ons bellen of ons dit in uw e-mail vertellen, zodat we eerst een offerte voor u kunnen maken.

Q3. Hoe lang is de doorlooptijd voor schimmel?

A: Het hangt allemaal af van de grootte en complexiteit van de producten. Normaal gesproken bedraagt ​​de doorlooptijd 25 dagen.

Q4. Ik heb geen 3D-tekening, hoe moet ik aan het nieuwe project beginnen?

A: U kunt ons een vormmonster bezorgen, wij zullen u helpen het 3D-tekeningontwerp af te ronden.

Vraag 5. Hoe kunt u vóór verzending de kwaliteit van het product garanderen?

A: Als u niet naar onze fabriek komt en ook geen derde partij voor inspectie heeft, zullen wij uw inspectiemedewerker zijn.

We zullen u een video leveren voor details over het productieproces, inclusief procesrapport, productgroottestructuur en oppervlaktedetail, verpakkingsdetails enzovoort.

Vraag 6. Wat zijn uw betalingsvoorwaarden?

A: Vormbetaling: 40% aanbetaling per T/T vooraf, 30% tweede vormbetaling voordat de eerste proefmonsters worden verzonden, 30% vormsaldo nadat u akkoord bent gegaan met de definitieve monsters.

B: Productiebetaling: 50% aanbetaling vooraf, 50% vóór verzending van de definitieve goederen.

Vraag 7: Hoe zorgt u voor een langdurige en goede relatie met ons bedrijf?

EEN:1. We behouden een goede kwaliteit en een concurrerende prijs om ervoor te zorgen dat onze klanten profiteren van producten van de beste kwaliteit.

2. Wij respecteren elke klant als onze vriend en doen oprecht zaken en sluiten vriendschap met hen, waar ze ook vandaan komen.
